Volcano VR Mini EC / Волкано РУ Мини ЕС 3-20 кВт
Можете самостоятельно забрать оборудование после оплаты, выбрать ближайший к вам склад:
- Балашиха (Пн-Пт, с 10ч до 17ч. без обеда, выходные дни Сб-Вс)
- Казань (Пн-Пт, с 08ч до 17ч, без обеда, выходные дни Сб-Вс)
- Краснодар, Динской р-н, п.Южный (Пн-Пт, с 10ч до 17ч, выходные дни Сб-Вс)
- Тюмень (Пн-Пт, с 10ч до 17ч. без обеда, выходные дни Сб-Вс)
- Екатеринбург (Пн-Пт, с 10ч до 17ч. без обеда, выходные дни Сб-Вс)
- Новосибирск (Пн-Пт, с 10ч до 17ч, выходные дни Сб-Вс)
- Красноярск (Пн-Пт, с 09ч до 17ч без обеда, выходные дни Сб-Вс)
- Иркутск (Пн-Пт с 09ч до 17ч, обед с 12ч до 13ч, выходные дни Сб-Вс)
- Хабаровск (Пн-Пт, с 10ч до 17ч, обед с 13ч до 14ч, выходные дни Сб-Вс)
При получении оборудования необходимо предоставить:
- для физ.лиц: паспорт,
- для юр. лиц: доверенность, либо печать.

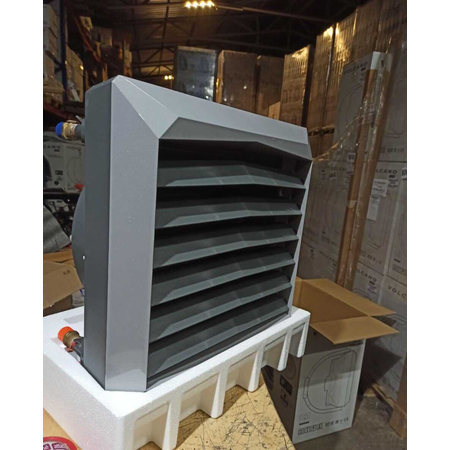

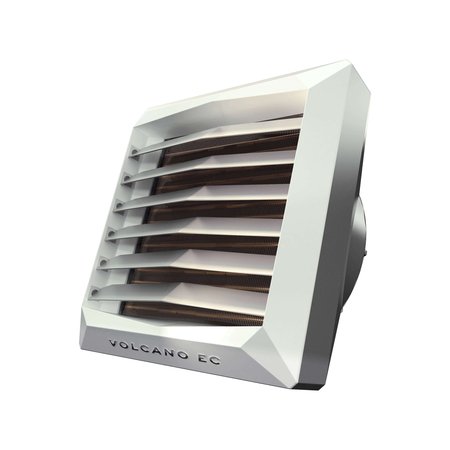

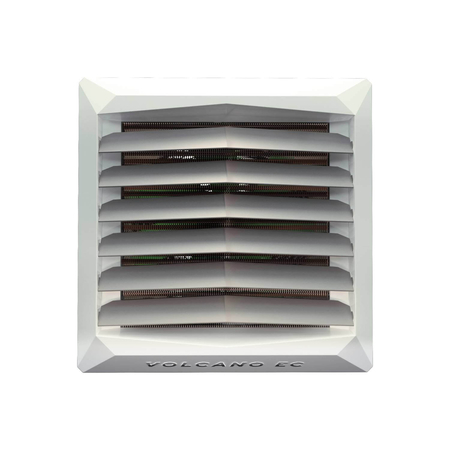

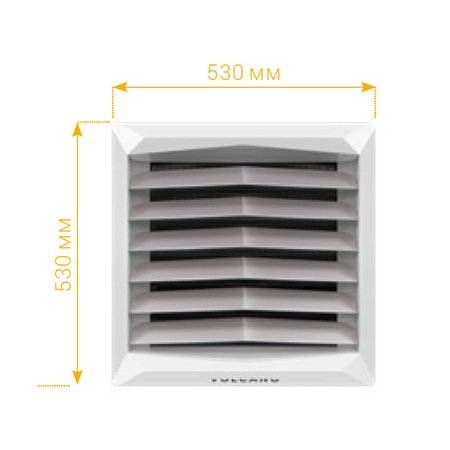

Воздухонагреватель мод. Volcano VR Mini / Волкано РУ Мини (двигатель EC)
предназначен для нагрева воздуха с помощью водяного теплообменника и вентилятора.
Воздух, проходя сквозь водяной теплообменник - нагревается, и далее, равномерно распределяется в помещении с помощью вентилятора и направляющих жалюзи.
Тепловентилятор водяной Volcano VR Mini EC (арт. 1-4-0101-0455) работает на внутреннем воздухе помещения и является интегрированным элементом отопительных систем на объектах малых и средних и больших объемов: производственные цеха, склады и ангары, розничные и оптовые магазины и т.д.
Преимущества: пожизненная гарантия на корпус, высокая производительность, быстрое достижение заданной температуры в помещении, низкие затраты на установку и эксплуатацию.
- Установлен двигатель EC с плавной регулировкой скорости вращения вентилятора
- Воздухонагреватель мод. New Volcano Mini EC внутри установлены: вентилятор с двигателем 1-2-2701-0304 (EC-синхронный бесщёточный 220V с постоянными магнитами) и радиатор медно-алюминиевый 1-2-2702-0015
- Низкие цены на агрегат воздушного отопления Volcano Mini EC, высокое качество, простой монтаж, легкое управление
- Гарантия, сервис, запчасти, комплектующие, оперативная отгрузка, быстрая доставка
- Техпаспорт: Volcano инструкция на русском языке, pdf
- Электрические схемы: схемы подключения Volcano на русском языке, pdf
Артикул (SKU) - условное обозначение, присваиваемое товару (изделию) для отражения его особенностей и его отличия от другого аналогичного вида товара, тип или род изделия (товара), а также его цифровое или буквенное обозначение (кодирование) для учёта
Максимальная температура теплоносителя, подключаемого по трубопроводу к агрегату, на которую рассчитаны материалы теплообменника, а также материалы корпуса всего изделия.

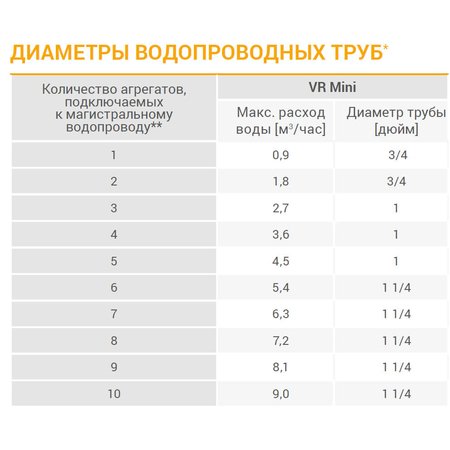

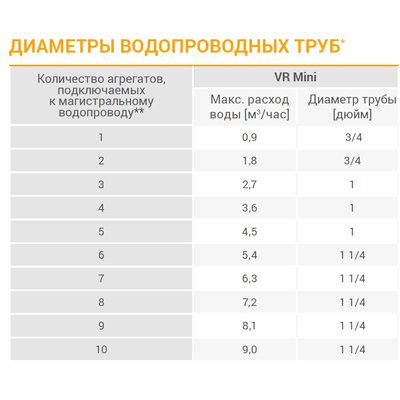

диаметр присоединительных патрубков в дюймах
1 дюйм = 2,54 см = 25,4 мм
Перед началом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включения напряжения.
ВНИМАНИЕ! Место монтажа должно быть подобрано с учётом возможного появления нагрузок и вибраций.
Рекомендуем применение фильтров в гидравлической системе.
Перед подключением подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему, спуская несколько литров воды.
ВНИМАНИЕ! Несоблюдение при монтаже минимального расстояния 0,4м от стены или потолка может вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.
При настенном или потолочном монтаже рекомендуется учитывать:
Основные моменты при монтаже тепловентилятора Volcano VR Mini EC
Краткий видеообзор монтаж и установка Volcano
Файлы для скачивания по теме #Монтаж Volcano
- Инструкция (техпаспорт) для Volcano AC/EC: полное руководство по установке и монтажу, включая обвязку по воде (pdf, 2mB, rus)
- Электрические схемы для Volcano AC/EC, все возможные подключения: от простых до сложных, управление как одним тепловентилятором, так и управление нескольким тепловентиляторами одновременно (pdf, 2mB, rus)
Высота монтажа Volcano
Расстояние между тепловентиляторами (для равномерного распространения тёплого воздуха в помещении):
- от 6 до 12 м для Volcano VR1, VR2, VR3
- от 3 до 7 м для Volcano VR Mini
Дальность воздушной струи Volcano
Уровень шума, создаваемого воздушным потоком, зависит от акустических особенностей помещения
Рабочее состояние, отопление – например, оборудование дополнительно работает как дестратификатор.
Направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки.
Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.
Примерное размещение тепловентиляторов Volcano при настенном монтаже

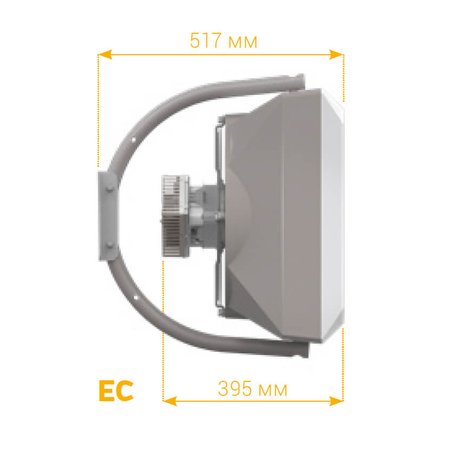

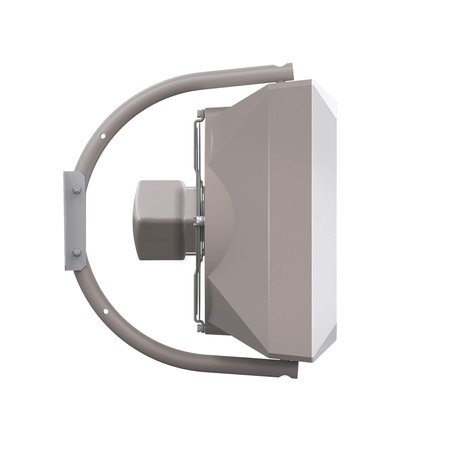

Монтаж Volcano на кронштейне (с консолью)
Монтажная консоль входит в комплект тепловентилятора Volcano.
Для крепления монтажной консоли необходимо просверлить, с помощью корончатого сверла, отверстия - в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем установить в них втулки.
Совместить отверстия в кронштейне с отверстиями в корпусе.
Установить в эти отверстия болты M10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли.
После установки обогревателя в желаемом положении, следует установить заглушки на держателе.
Консоль и её комплектность:
1. Консоль (1 шт.);
2. Держатель;
3. Болты M10 с шайбой и гайкой для крепления держателей (2 компл.);
4. Болты M10 для крепления консоли к тепловентилятору (2 шт.);
5. Заглушки (2 шт.);
6. Монтажные втулки (вставляются в корпус) (2 шт.)
Для упрощения процесса монтажа, на упаковочной коробке, каждого тепловентилятора Volcano, напечатан шаблон. По нему, можно самостоятельно произвести разметку отверстий, для крепления агрегата на стене или на потолке:
Поворот тепловентилятора установленного на консоли:
Монтаж Volcano в горизонтальном положении
Агрегаты Volcano могут быть смонтированы в горизонтальном положении.
Для монтажа таким способом, необходимо использовать специальные держатели (1), либо изготовить их самостоятельно из прочных металлических пластин.
Чтобы установить держатели, выкрутите болт крепления решетки вентилятора (2), зафиксируйте решетку вентилятора, установите держатель (1) и закрутите болт (2).
Повторите это действие для остальных держателей.
Важно! Не откручивайте одновременно все болты крепления решетки вентилятора! Т.к., вся эта "канитель", весом под 20кг, рухнет вам на голову!
Подключение Volcano к отоплению
Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки воздухонагревателя.
Возможно присоединение подающего и обратного трубопроводов с помощью гибких патрубков (гибкая подводка), что позволяет менять положение аппарата на монтажной консоли.
Пример обвязки Volcano по воде, гидравлические подключения
1. Тепловентилятор;
2. Клапан с сервоприводом;
3. Клапан спуска воздуха (воздухоотводчик);
4. Шаровый кран;
5. Фильтр грубой очистки;
6. Циркуляционный насос;
7. Котёл.
Удаление воздуха из радиатора Volcano и спуск теплоносителя
Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика 1 на патрубке теплообменника.
Спуск теплоносителя производится с помощью спускной пробки 2 на нижнем патрубке теплообменника.
При запуске ВОА после предварительного спуска теплоносителя следует помнить об удалении воздуха из системы.
Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика 1 на патрубке теплообменника.
Следует обратить особое внимание на защиту аппарата от случайного попадания воды в корпус обогревателя в процессе спуска теплоносителя.
Подключение Volcano к электричеству
ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания.
Рекомендуемая защита от перегрузок и диффиренциальная защита:
- автоматический выключатель для VOLCANO VR MINI ... 1A
- автоматический выключатель для VOLCANO VR1 и VR2 ... 2А
- автоматический выключатель для VOLCANO VR3 и VR-D ... 4A
Volcano VR Mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 х 2,5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью обжимных наконечников.
ВНИМАНИЕ: Начиная с серийного номера 18/15000 (VR MINI EC, VR-D MINI EC) 19/30000 (VR1, VR2, VR3, VR-D EC)
оснащены двигателями EC со степенью защиты IP54 и имеют дополнительный выход с напряжением +10В постоянного тока.
Клеммная колодка поставляется неизолированной.
При угрозе попадания влаги и пыли на контакты клеммной колодки, она должна быть смонтирована в защитной коробке с необходимой степенью защиты для данного помещения.
Пример шильдика, расположенного на задней крышке теплового агрегата, с новым ЕС-двигателем:
Пример схемы подключения автоматики для Volcano с EC двигателем
ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания.
Рекомендуемая защита от перегрузок и диффиренциальная защита:
- автоматический выключатель для VOLCANO VR MINI ... 1A
- автоматический выключатель для VOLCANO VR1 и VR2 ... 2А
- автоматический выключатель для VOLCANO VR3 и VR-D ... 4A
Volcano VR Mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 х 2,5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью обжимных наконечников.
Базовая схема подключения автоматики к Volcano с EC двигателем
Как регулировать жалюзи на Volcano
Направляющие жалюзи Volcano установлены на поворотной оси 1, что обеспечивает плавное изменение направления потока воздуха.
Для изменения угла наклона жалюзи, необходимо вращать их в нужном направлении, придерживая за места крепления к корпусу агрегата.
