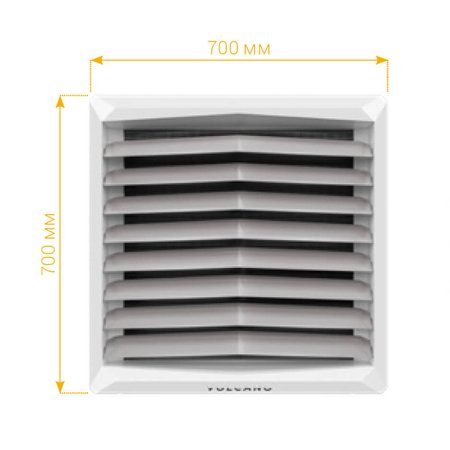

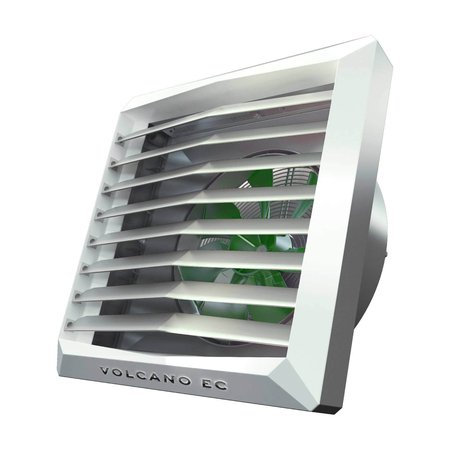

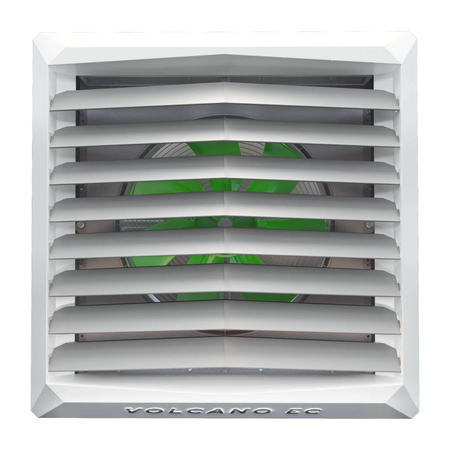

New Volcano VR-D EC дестратификатор арт. 1-4-0101-0450

1. Инструкция (техпаспорт) для Volcano AC/EC: полное руководство по установке и монтажу, включая обвязку по воде (pdf, 2mB, rus)
2. Электрические схемы для Volcano AC/EC, все возможные подключения: от простых до сложных, управление как одним тепловентилятором, так и управление нескольким тепловентиляторами одновременно (pdf, 2mB, rus)

Уровень шума, создаваемого воздушным потоком, зависит от акустических особенностей помещения

Рабочее состояние, отопление – например, оборудование дополнительно работает как дестратификатор.
Направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки.
Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.

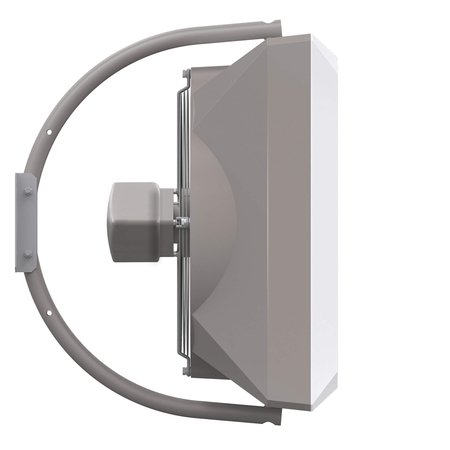

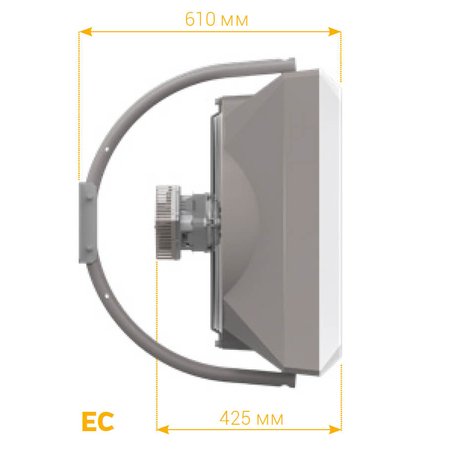

Монтажная консоль входит в комплект дестратификатора Volcano.
Для крепления монтажной консоли необходимо просверлить, с помощью корончатого сверла, отверстия - в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем установить в них втулки.
Совместить отверстия в кронштейне с отверстиями в корпусе.
Установить в эти отверстия болты M10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли.
После установки обогревателя в желаемом положении, следует установить заглушки на держателе.

Консоль и её комплектность:
1. Консоль (1 шт.);
2. Держатель;
3. Болты M10 с шайбой и гайкой для крепления держателей (2 компл.);
4. Болты M10 для крепления консоли к тепловентилятору (2 шт.);
5. Заглушки (2 шт.);
6. Монтажные втулки (вставляются в корпус) (2 шт.)

Для упрощения процесса монтажа, на упаковочной коробке, каждого дестратификатора Volcano, напечатан шаблон. По нему, можно самостоятельно произвести разметку отверстий, для крепления агрегата на стене или на потолке:

Поворот дестратификатора установленного на консоли:

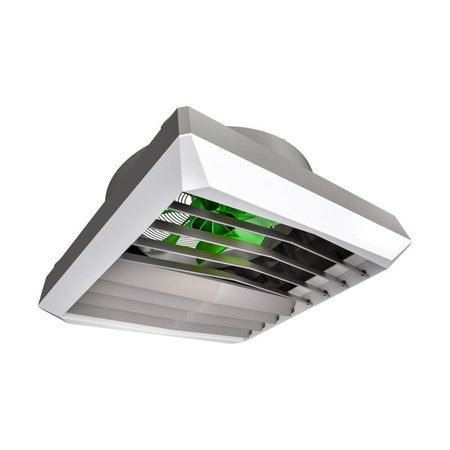

Агрегаты Volcano могут быть смонтированы в горизонтальном положении.
Для монтажа таким способом, необходимо использовать специальные держатели (1), либо изготовить их самостоятельно из прочных металлических пластин.
Чтобы установить держатели, выкрутите болт крепления решетки вентилятора (2), зафиксируйте решетку вентилятора, установите держатель (1) и закрутите болт (2).
Повторите это действие для остальных держателей.
Важно! Не откручивайте одновременно все болты крепления решетки вентилятора! Т.к., вся эта "канитель", весом под 20кг, рухнет вам на голову!

ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания.
Рекомендуемая защита от перегрузок и диффиренциальная защита:
- автоматический выключатель для VOLCANO VR-D ... 4A
Volcano VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 х 2,5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью обжимных наконечников.

ВНИМАНИЕ: Начиная с серийного номера 19/30000 (VR-D EC)
оснащены двигателями EC со степенью защиты IP54 и имеют дополнительный выход с напряжением +10В постоянного тока.
Клеммная колодка поставляется неизолированной.
При угрозе попадания влаги и пыли на контакты клеммной колодки, она должна быть смонтирована в защитной коробке с необходимой степенью защиты для данного помещения.

Пример шильдика, расположенного на задней крышке агрегата, с новым ЕС-двигателем:

>

ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания.
Рекомендуемая защита от перегрузок и диффиренциальная защита:
- автоматический выключатель для VOLCANO VR MINI ... 1A
- автоматический выключатель для VOLCANO VR1 и VR2 ... 2А
- автоматический выключатель для VOLCANO VR3 и VR-D ... 4A
Volcano VR Mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 х 2,5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью обжимных наконечников.

Базовая схема подключения автоматики к Volcano с EC двигателем

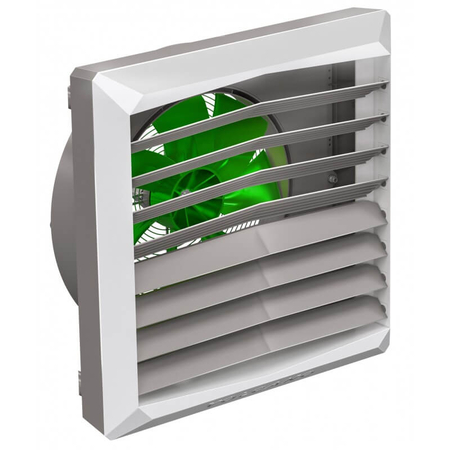

Направляющие жалюзи Volcano установлены на поворотной оси 1, что обеспечивает плавное изменение направления потока воздуха.
Для изменения угла наклона жалюзи, необходимо вращать их в нужном направлении, придерживая за места крепления к корпусу агрегата.
