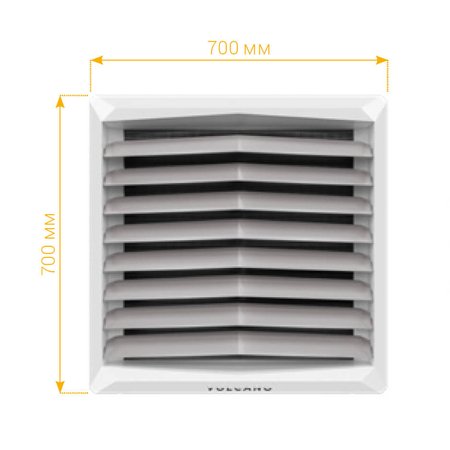

Volcano VR1 EC / Волкано РУ1 ЕС 5-30 кВт

1. Инструкция (техпаспорт) для Volcano AC/EC: полное руководство по установке и монтажу, включая обвязку по воде (pdf, 2mB, rus)
2. Электрические схемы для Volcano AC/EC, все возможные подключения: от простых до сложных, управление как одним тепловентилятором, так и управление нескольким тепловентиляторами одновременно (pdf, 2mB, rus)

Расстояние между тепловентиляторами (для равномерного распространения тёплого воздуха в помещении):
- от 6 до 12 м для Volcano VR1, VR2, VR3
- от 3 до 7 м для Volcano VR Mini

Уровень шума, создаваемого воздушным потоком, зависит от акустических особенностей помещения

Рабочее состояние, отопление – например, оборудование дополнительно работает как дестратификатор.
Направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки.
Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.

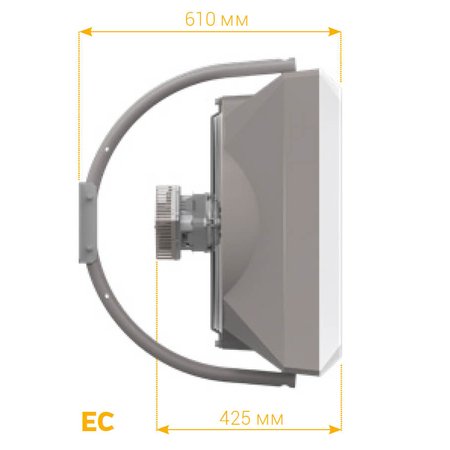

Монтажная консоль входит в комплект тепловентилятора Volcano.
Для крепления монтажной консоли необходимо просверлить, с помощью корончатого сверла, отверстия - в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем установить в них втулки.
Совместить отверстия в кронштейне с отверстиями в корпусе.
Установить в эти отверстия болты M10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли.
После установки обогревателя в желаемом положении, следует установить заглушки на держателе.

Консоль и её комплектность:
1. Консоль (1 шт.);
2. Держатель;
3. Болты M10 с шайбой и гайкой для крепления держателей (2 компл.);
4. Болты M10 для крепления консоли к тепловентилятору (2 шт.);
5. Заглушки (2 шт.);
6. Монтажные втулки (вставляются в корпус) (2 шт.)

Для упрощения процесса монтажа, на упаковочной коробке, каждого тепловентилятора Volcano, напечатан шаблон. По нему, можно самостоятельно произвести разметку отверстий, для крепления агрегата на стене или на потолке:

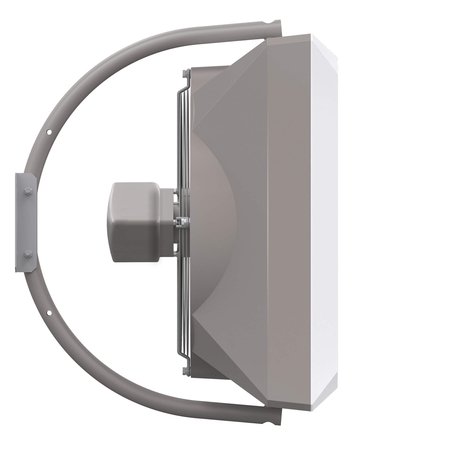

Поворот тепловентилятора установленного на консоли:

Агрегаты Volcano могут быть смонтированы в горизонтальном положении.
Для монтажа таким способом, необходимо использовать специальные держатели (1), либо изготовить их самостоятельно из прочных металлических пластин.
Чтобы установить держатели, выкрутите болт крепления решетки вентилятора (2), зафиксируйте решетку вентилятора, установите держатель (1) и закрутите болт (2).
Повторите это действие для остальных держателей.
Важно! Не откручивайте одновременно все болты крепления решетки вентилятора! Т.к., вся эта "канитель", весом под 20кг, рухнет вам на голову!

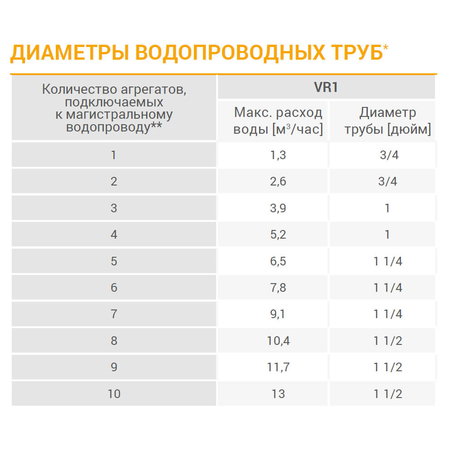

Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки воздухонагревателя.
Возможно присоединение подающего и обратного трубопроводов с помощью гибких патрубков (гибкая подводка), что позволяет менять положение аппарата на монтажной консоли.

1. Тепловентилятор;
2. Клапан с сервоприводом;
3. Клапан спуска воздуха (воздухоотводчик);
4. Шаровый кран;
5. Фильтр грубой очистки;
6. Циркуляционный насос;
7. Котёл.

Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика 1 на патрубке теплообменника.
Спуск теплоносителя производится с помощью спускной пробки 2 на нижнем патрубке теплообменника.
При запуске ВОА после предварительного спуска теплоносителя следует помнить об удалении воздуха из системы.
Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика 1 на патрубке теплообменника.
Следует обратить особое внимание на защиту аппарата от случайного попадания воды в корпус обогревателя в процессе спуска теплоносителя.

ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания.
Рекомендуемая защита от перегрузок и диффиренциальная защита:
- автоматический выключатель для VOLCANO VR MINI ... 1A
- автоматический выключатель для VOLCANO VR1 и VR2 ... 2А
- автоматический выключатель для VOLCANO VR3 и VR-D ... 4A
Volcano VR Mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 х 2,5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью обжимных наконечников.

ВНИМАНИЕ: Начиная с серийного номера 18/15000 (VR MINI EC, VR-D MINI EC) 19/30000 (VR1, VR2, VR3, VR-D EC)
оснащены двигателями EC со степенью защиты IP54 и имеют дополнительный выход с напряжением +10В постоянного тока.
Клеммная колодка поставляется неизолированной.
При угрозе попадания влаги и пыли на контакты клеммной колодки, она должна быть смонтирована в защитной коробке с необходимой степенью защиты для данного помещения.

Пример шильдика, расположенного на задней крышке теплового агрегата, с новым ЕС-двигателем:

>

ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания.
Рекомендуемая защита от перегрузок и диффиренциальная защита:
- автоматический выключатель для VOLCANO VR MINI ... 1A
- автоматический выключатель для VOLCANO VR1 и VR2 ... 2А
- автоматический выключатель для VOLCANO VR3 и VR-D ... 4A
Volcano VR Mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 х 2,5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью обжимных наконечников.

Базовая схема подключения автоматики к Volcano с EC двигателем

Направляющие жалюзи Volcano установлены на поворотной оси 1, что обеспечивает плавное изменение направления потока воздуха.
Для изменения угла наклона жалюзи, необходимо вращать их в нужном направлении, придерживая за места крепления к корпусу агрегата.
