New Volcano VR-D AC дестратификатор арт. 1-4-0101-0449
1-4-0101-0449
Самовывоз
Можете самостоятельно забрать оборудование после оплаты, выбрать ближайший к вам склад:
- Балашиха (Пн-Пт, с 10ч до 17ч. без обеда, выходные дни Сб-Вс)
- Казань (Пн-Пт, с 08ч до 17ч, без обеда, выходные дни Сб-Вс)
- Краснодар, Динской р-н, п.Южный (Пн-Пт, с 10ч до 17ч, выходные дни Сб-Вс)
- Тюмень (Пн-Пт, с 10ч до 17ч. без обеда, выходные дни Сб-Вс)
- Екатеринбург (Пн-Пт, с 10ч до 17ч. без обеда, выходные дни Сб-Вс)
- Новосибирск (Пн-Пт, с 10ч до 17ч, выходные дни Сб-Вс)
- Красноярск (Пн-Пт, с 09ч до 17ч без обеда, выходные дни Сб-Вс)
- Иркутск (Пн-Пт с 09ч до 17ч, обед с 12ч до 13ч, выходные дни Сб-Вс)
- Хабаровск (Пн-Пт, с 10ч до 17ч, обед с 13ч до 14ч, выходные дни Сб-Вс)
При получении оборудования необходимо предоставить:
- для физ.лиц: паспорт,
- для юр. лиц: доверенность, либо печать.
Наши преимущества
Варианты оплаты
Доставка
Категория
Всё для подключения
Описание

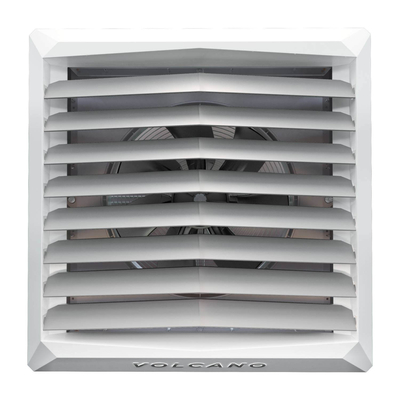

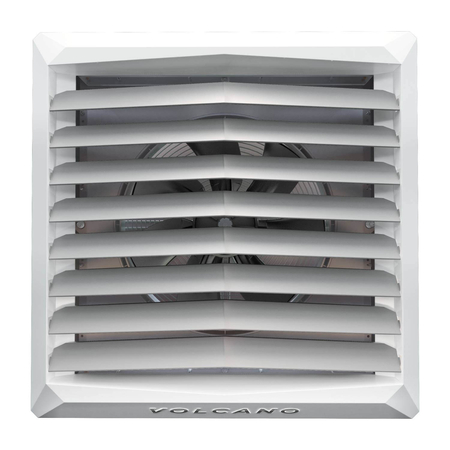

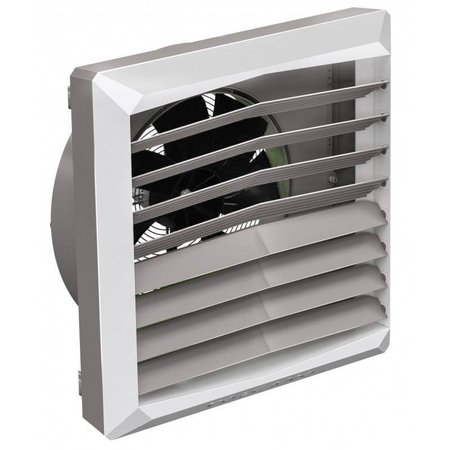

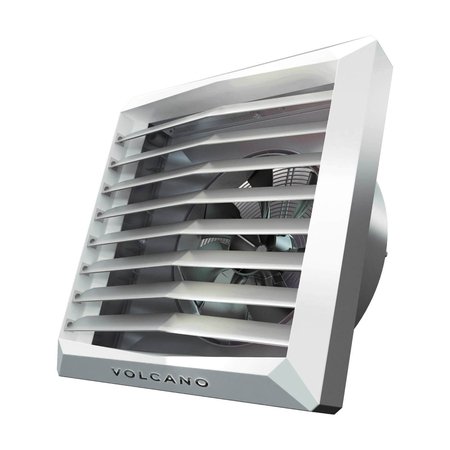

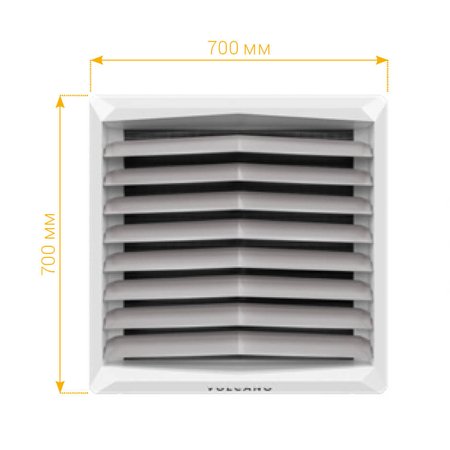

Дестратификатор мод. Volcano VR-D / Волкано ВРД (двигатель AC)
равномерно распределяет температуру воздуха в помещении с помощью вентилятора и направляющих жалюзи.
Потолочный рассеивающий вентилятор - Volcano дестратификатор VR-D AC (арт. 1-4-0101-0449) предназначен для устранения проблем неравномерного прогрева и расслоения воздуха.
Это относиться к большинству крупных однообъемных помещений с высокими потолками, вне зависимости от того, какая система отопления применяется конвекционная или статическая.
Основная задача потолочных рассеивающих вентиляторов «прижимать» перегретый воздух из потолочной зоны в рабочую, обеспечивая равномерность прогрева помещения по вертикальной оси.
- Режим работы 3-х скоростного двигателя: Low-Medium-High
- Дестратификатор мод. New Volcano VR-D AC внутри установлен: вентилятор с двигателем 1-2-2701-0292 (AC-асинхронный щёточный 220V)
- Низкие цены на дестратификатор для воздушного отопления Volcano VR-D AC, высокое качество, простой монтаж, легкое управление
- Гарантия, сервис, запчасти, комплектующие, оперативная отгрузка, быстрая доставка
- Техпаспорт: Volcano инструкция на русском языке, pdf
- Электрические схемы: схемы подключения Volcano на русском языке, pdf
Технические характеристики
Вулкано ВРД АС
Бренд
Volcano
Серия
NEW Volcano
Модель
VR-D AC
Тип
дестратификатор
Артикул
Артикул (SKU) - условное обозначение, присваиваемое товару (изделию) для отражения его особенностей и его отличия от другого аналогичного вида товара, тип или род изделия (товара), а также его цифровое или буквенное обозначение (кодирование) для учёта
1-4-0101-0449
Максимальный расход воздуха
6500
м3/час
Вес
22
кг
230/50
В/Гц
Мощность электродвигателя
0,41
кВт
Номинальный ток электродвигателя
1,7
А
Степень защиты электродвигателя
IP
54
Установка, монтаж
Перед началом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включения напряжения.
ВНИМАНИЕ! Место монтажа должно быть подобрано с учётом возможного появления нагрузок и вибраций.
ВНИМАНИЕ! Несоблюдение при монтаже минимального расстояния 0,5м от потолка может вызвать неправильную работу дестратификатора, а также повышенный шум или повреждение вентилятора.
При потолочном монтаже рекомендуется учитывать:
Основные моменты при монтаже дестратификатора Volcano VR-D AC
Файлы для скачивания по теме #Монтаж Volcano
Дальность воздушной струи Volcano
Уровень шума, создаваемого воздушным потоком, зависит от акустических особенностей помещения
Рабочее состояние, отопление – например, оборудование дополнительно работает как дестратификатор.
Направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки.
Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.

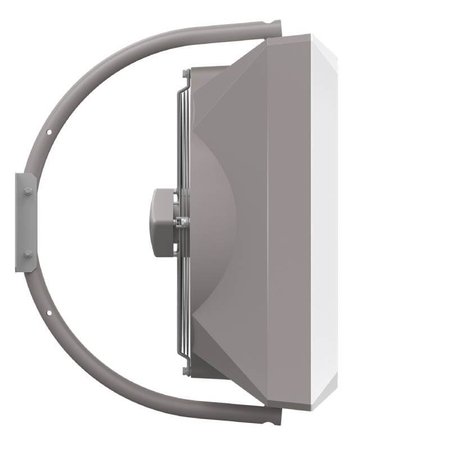

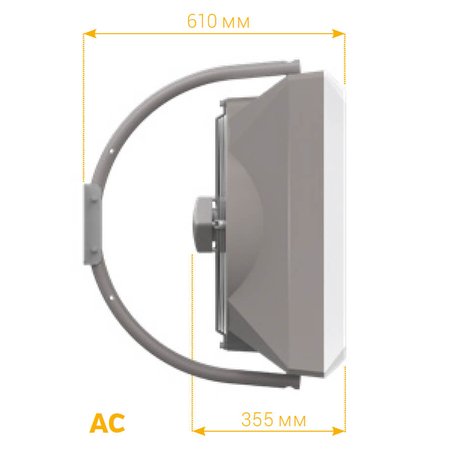

Монтаж Volcano на кронштейне (с консолью)
Монтажная консоль входит в комплект дестратификатора Volcano.
Для крепления монтажной консоли необходимо просверлить, с помощью корончатого сверла, отверстия - в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем установить в них втулки.
Совместить отверстия в кронштейне с отверстиями в корпусе.
Установить в эти отверстия болты M10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли.
После установки обогревателя в желаемом положении, следует установить заглушки на держателе.
Консоль и её комплектность:
1. Консоль (1 шт.);
2. Держатель;
3. Болты M10 с шайбой и гайкой для крепления держателей (2 компл.);
4. Болты M10 для крепления консоли к тепловентилятору (2 шт.);
5. Заглушки (2 шт.);
6. Монтажные втулки (вставляются в корпус) (2 шт.)
Для упрощения процесса монтажа, на упаковочной коробке, каждого дестратификатора Volcano, напечатан шаблон. По нему, можно самостоятельно произвести разметку отверстий, для крепления агрегата на стене или на потолке:
Поворот дестратификатора установленного на консоли:

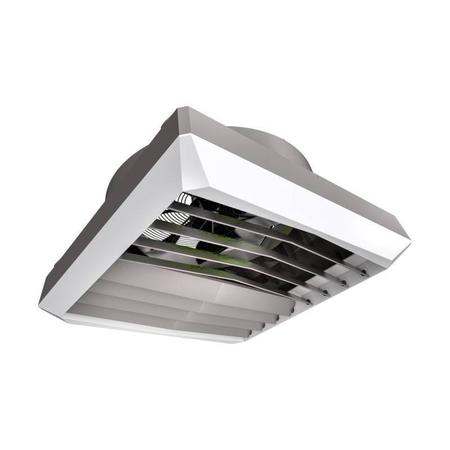

Монтаж Volcano в горизонтальном положении
Агрегаты Volcano могут быть смонтированы в горизонтальном положении.
Для монтажа таким способом, необходимо использовать специальные держатели (1), либо изготовить их самостоятельно из прочных металлических пластин.
Чтобы установить держатели, выкрутите болт крепления решетки вентилятора (2), зафиксируйте решетку вентилятора, установите держатель (1) и закрутите болт (2).
Повторите это действие для остальных держателей.
Важно! Не откручивайте одновременно все болты крепления решетки вентилятора! Т.к., вся эта "канитель", весом под 20кг, рухнет вам на голову!
Подключение Volcano к электричеству
ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания.
Рекомендуемая защита от перегрузок и диффиренциальная защита:
- автоматический выключатель для VOLCANO VR-D ... 4A
Volcano VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 х 2,5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью обжимных наконечников.
ВНИМАНИЕ: Начиная с серийного номера 19/30000 (VR-D EC)
оснащены двигателями EC со степенью защиты IP54 и имеют дополнительный выход с напряжением +10В постоянного тока.
Клеммная колодка поставляется неизолированной.
При угрозе попадания влаги и пыли на контакты клеммной колодки, она должна быть смонтирована в защитной коробке с необходимой степенью защиты для данного помещения.
Пример шильдика, расположенного на задней крышке агрегата, с новым ЕС-двигателем:
>
Пример схемы подключения автоматики для Volcano с AC двигателем
ПРИМЕЧАНИЕ: Оборудование должно быть оснащено всеми возможными средствами защиты от перегрузок на всех полюсах источника питания.
Рекомендуемая защита от перегрузок и диффиренциальная защита:
- автоматический выключатель для VOLCANO VR MINI ... 1A
- автоматический выключатель для VOLCANO VR1 и VR2 ... 2А
- автоматический выключатель для VOLCANO VR3 и VR-D ... 4A
Volcano VR Mini, VR1, VR2, VR3, VR-D (вентилятор) снабжены клеммами для подключения электропитания 7 х 2,5 мм2.
ПРИМЕЧАНИЕ: Рекомендуется подключать провода к клеммной колодке с помощью обжимных наконечников.
Базовая схема подключения автоматики к Volcano с AC двигателем
Как регулировать жалюзи на Volcano
Направляющие жалюзи Volcano установлены на поворотной оси 1, что обеспечивает плавное изменение направления потока воздуха.
Для изменения угла наклона жалюзи, необходимо вращать их в нужном направлении, придерживая за места крепления к корпусу агрегата.
